唯奧高清視頻處理器LVP605系列包含以下型號：LVP605，LVP605S，LVP605D。三者之間的不同之處是擴

展模塊（EXT.）的不同：LVP605帶video擴展模塊；LVP605S帶SDI / HD-SDI模塊；LVP605D帶DVI / VGA / HDMI

模塊；用戶可根據實際需要配置不同的模塊。

以下是安裝設置模塊的方法：

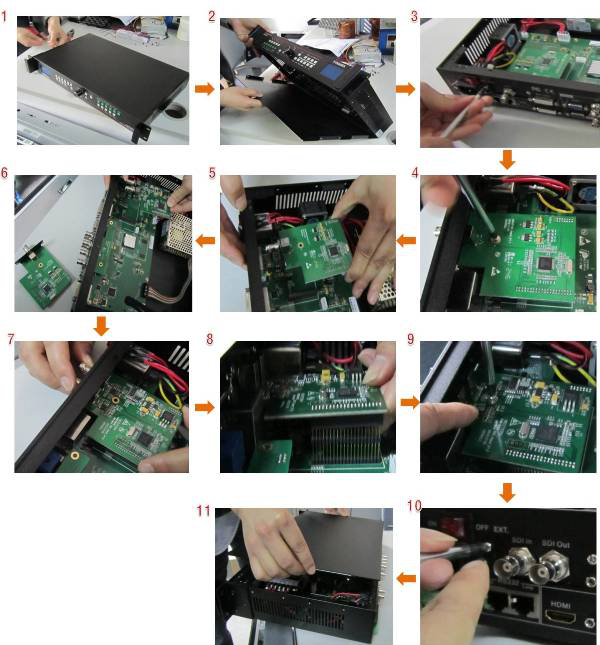

1.  硬件改裝：

1.將固定LVP605的8顆螺釘卸掉；

2.將LVP605倒置，便于拆掉上蓋；

3.將LVP605 EXT.位置的 video 模塊固定螺釘卸掉；

4.卸掉模塊的固定螺釘；

5.用手小心向上拔出 video模塊，勿用力前后左右拉扯；

6-7.將SDI（或DVI）模塊裝入；

8. 必須小心對好模塊的插針與孔位（重點），若難以置入，可以擰松一些SDI模塊上的BNC固定6菱螺母；

9、10.固定好模塊接口的螺絲；

11.裝好上蓋，完成硬件改裝；

2.  軟件設置：

1. 更換了擴展模塊EXT.后，在LVP605的正常狀態（非畫中畫狀態，非拼接狀態mosaic）。按setup一次，按save（旋鈕）進入設置彩單，按向下箭頭鍵會快速到菜單20項。

2-3-4.在菜單20項的時候按V1鍵 5 次，然后按向上箭頭鍵到21項，繼續按向上箭頭鍵翻到24項 “EXT model VIDEO”

5-6-7.在菜單24項的時候旋轉旋鈕直至出現“EXT model SDI”（DVI模塊則是“EXT model DVI”）

8.當菜單出現“EXT model SDI”時，按save（旋鈕）即可保存確認，此時軟件設置修改成功，再次按setup按鍵即可退出設置菜單。
