LVP8601 同步放大拼接+多畫面任意開窗疊加

應用方案 發布時間：2015-08-24

一臺LVP8601完成4塊LED屏同步放大拼接+多畫面任意開窗疊加

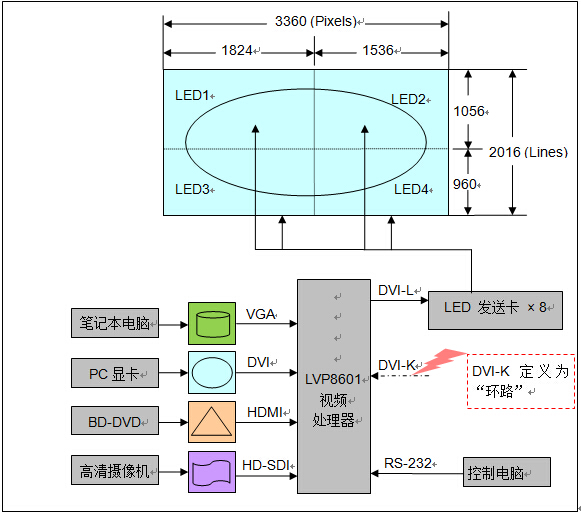

  • 1） 系統框圖


  • 2） LED顯示屏

LED大屏像素點陣為3360×2016，拼接顯示分成4塊LED小屏，像素點陣分別是：

LED1=1824×1056

LED2=1536×1056

LED3=1824×960

LED4=1536×960


  • 3） 顯示要求

LED大屏拼接顯示完整畫面，輸入信號標清，高清任意無縫切換

LED大屏顯示1---4任意窗口畫面，每個窗口大小、位置任意調整，窗口疊加次序任意設置

LED大屏在顯示1，2，3，4個窗口畫面間任意切換


  • 4） LVP8601視頻處理器配置

視頻輸入卡×4張

視頻輸出卡×2張（其中1張用作“環路”）


  • 5） 顯示效果


  • 6） 顯示特點

直觀便捷的PC操作控制，開窗畫面大小、位置任意設置

各輸入信號間無縫/淡入淡出切換，同時4畫面預監

LED大屏同步顯示高速運動畫面，無錯位、撕裂現象


  • 7） 典型應用

大型舞臺演出、大型會議、指揮監控中心等超大LED顯示場合
