LED顯示屏行業日新月異，更多點數、更小點間距、更大尺寸的LED屏裝點的世界五彩斑斕。作為處理器配套廠商，唯奧視訊一直致力于提供最便捷、最可靠、最具性價比的拼控方案。文章簡要說明拼控方案的注意事項和要點。

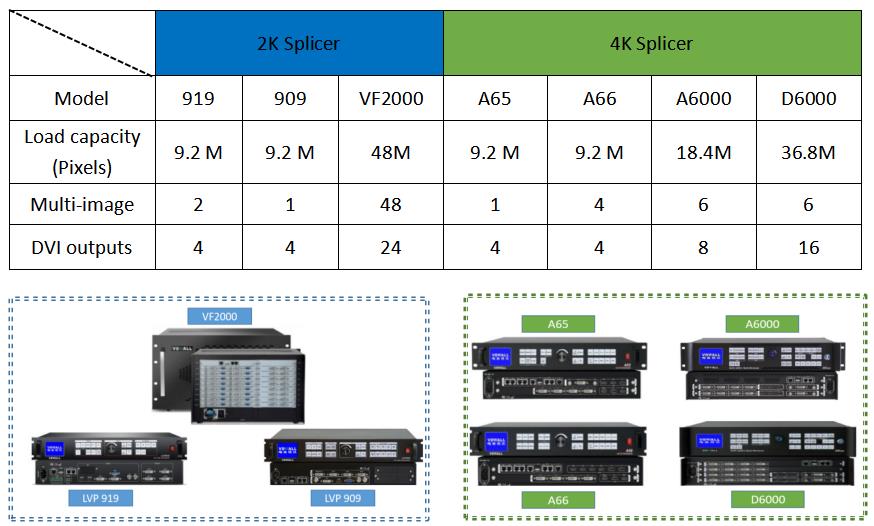

行業內主流拼控設備主要分為2K拼接設備和4K拼接設備，前者久經考驗，以高性價比著稱；而后者是新晉少壯派，畫質更加細膩，操作設置體驗更佳。

常規矩形屏處理器選型

1. 矩形屏帶載首先計算LED屏總點數是否超過處理器最大帶載點數，比如總點數一千萬點的屏，4 DVI輸出口的處理器顯然無法滿足帶載需求。

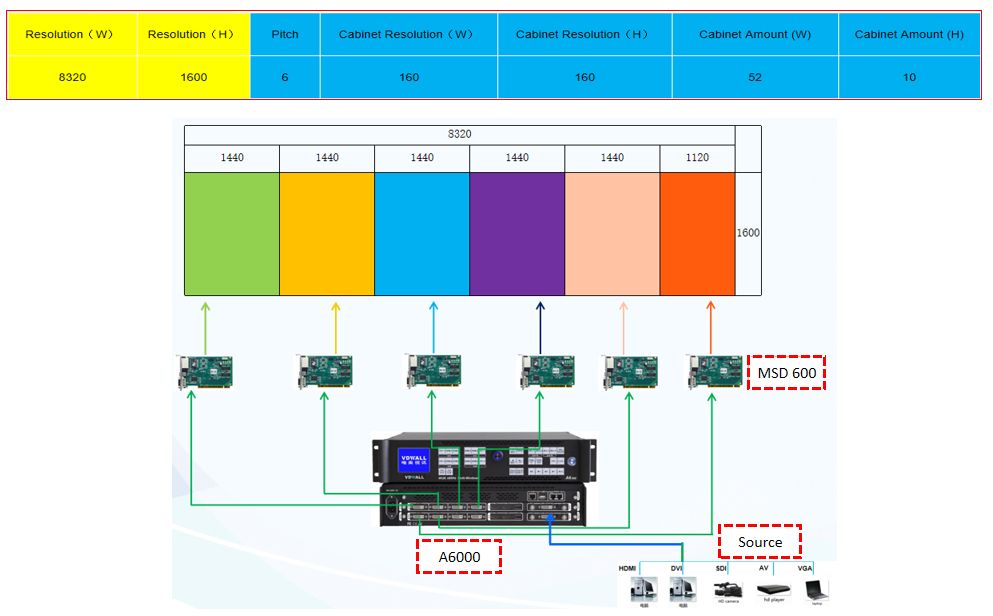

2. 確認LED屏總點數沒有超出處理器帶載，計算處理器每個DVI口帶載。下圖8320*1600點的LED屏，箱體分辨率160*160點，由橫向52個，縱向10個，總共520個箱體組成。選用A6000帶載，每個DVI口最大可帶載橫向9個，縱向10個共90個箱體，方案設計如下

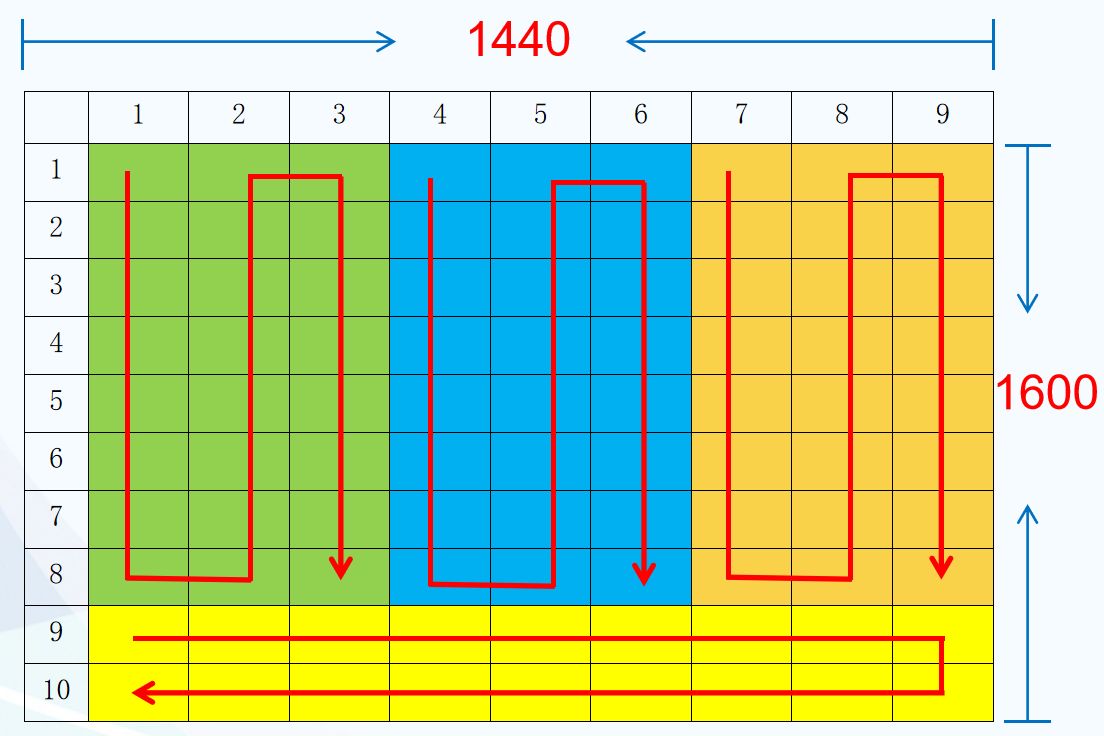

   需要注意的是，如圖所示的每個DVI輸出口：

3. 帶載寬度須<=輸出分辨率寬度

   帶載高度須<=輸出分辨率高度

4. 確認發送卡帶載，最終落實方案可行。該方案單DVI口最大帶載分辨率為1440*1600，四網口發送卡連線設置如下：

   需要注意的是

              1）：常用發送卡（諾瓦MSD 600 MSD 300 卡萊特S4 S2 靈星雨TS 921）網口帶載為矩形帶載，單網口最大像素點帶載小于等于65萬。

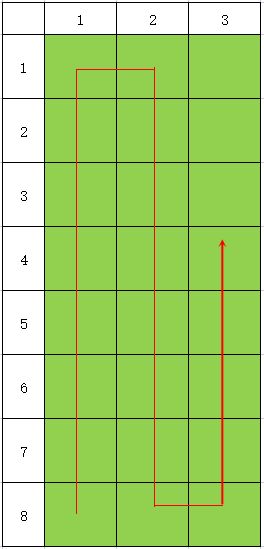

               所謂矩形帶載，如上圖，即便連線沒有帶滿3*8=24個箱體，根據矩形帶載，仍然計算24個箱體點數。



               2）：對于模組屏而言，單一接收卡的帶載模組數難于統一，往往需要單獨制作接收卡文件。設置箱體連線時，這些非常規箱體盡量由整張發送卡或者單獨一根網線帶載，方便后續施工維護。



5. 拼控設備相對于縮放設備，設置相對復雜一些，技術支持人員趕到現場調試固然理想，奈何LED發展太快，項目太多。簡單的項目遠程視頻，讓客戶邊學邊做，是常事。復雜一些的項目，尤其是牽扯到多臺設備級聯、設置不同運行模式的情況，teamviewer或者太陽花遠程控制，操作方便快捷。如果提前準備好處理器配置文件，效果更佳。



1. 處理器調試完成，建議將顯示模式復制幾份，將配置數據用軟件導出，同LED屏的接收卡文件一樣，妥善保存，方便后續快速故障排除。如果時間充裕，可對客戶進行現場或遠程培訓，借助現場條件，讓客戶自己調試體驗一下操作。同時為了防止日常使用中的誤操作，說明一下Lock按鍵使用，模式存儲復制和調用，亮度快速調節、常見問題快速定位處理等內容。

   矩形屏的帶載比較常規，需要動動手指算一下，但仍屬于重復性工作內容的范疇。以下說明一下非常規LED屏的處理器帶載。

   長條屏或者超高屏帶載

      中小規模的超寬超高屏，借助LVP 615的DVI EDID編輯功能，可輕松實現點對點顯示。而大型超寬超高屏，可參考公眾號文章，《視頻處理器進階應用之圖像打折篇》

   組合屏拼接帶載

   舞臺演出屏，多屏組合是常態，各個子屏寬高尺寸往往各不相同，顯示模式要求多屏組合顯示一路畫面或者主屏子屏分別顯示一路畫面。組合屏多模式多畫面顯示，首推矩陣類多畫面拼接器LVP 7000，VF2000和A6000，D6000多畫面 4K拼接器。

   此類屏寬高各異，不同顯示模式一鍵切換，基本思路是把幾塊子屏看成寬高一致的整屏設置參數，根據不同顯示需求配置多畫面顯示參數，再由幾個子屏分別截取需顯示的圖像。

   沉浸式LED屏

   沉浸式LED屏由多塊子屏組合而成，主要包括地屏、天幕屏、左側屏、右側屏等，是類似于盒子的沉浸式視覺體驗空間。從處理器的帶載而言，將幾塊子屏的顯示畫面拆分成4個子畫面，由一臺或多臺處理器拼接帶載。將立體畫面進行平鋪分割操作，是LED異形屏設計帶載的基礎思路。

   裸眼3D屏

   裸眼3D屏可謂LED顯示的極大創新，在一些高端商業廣場、步行街、摩天大樓等場所吸睛無數。裸眼3D屏擺脫了傳統3D顯示需要佩戴眼鏡的束縛，借助墻體拐角和素材定制，呈現出無與倫比的立體感，達到了以假亂真的效果。

   從處理器帶載的角度看，裸眼3D屏本質上就是一塊帶90度折角的矩形屏，借助人類雙眼獨特的雙畫面成像配合定制顯示素材，達到立體成像的效果。所以傳統矩形屏帶載方案適用于裸眼3D屏。

                         如來神掌，呼之欲出，3D顯示，引領未來

   扇形屏、樹形屏、球形屏

   此類屏的共同特點是呈一定弧度，非傳統意義矩形屏。處理思路是將立體屏畫面攤平，對需要進行畫面抽點的區域從素材或發送卡端進行處理。總目標是顯示的畫面不變形，圓潤飽滿，銜接自然。

   最后，LED屏以其高亮度、高色域、布局靈活、裝飾效果極佳的優勢重塑著戶內戶外顯示領域。相信在不久的將來，LED顯示設備必將從高端商顯走入大眾千家萬戶，作為LED屏配套廠商，唯奧視訊將加大力度創新，為廣大客戶及消費者獻上更好的產品更具突破性的方案。LED顯示，未來可期。
